Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | OEM |
Πιστοποίηση: | ISO / SGS / RoHS |
Ποσότητα παραγγελίας min: | 50KG |
---|---|
Τιμή: | Negotiable |

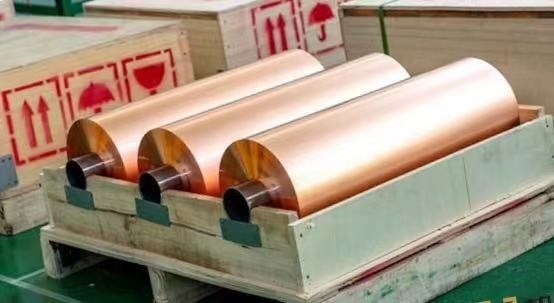

Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 10 - 15 ημέρες |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 550T το μήνα |
Αγνότητα: | 99.8% | Αντι οξείδωση: | 200 βαθμός 60 λεπτά, 180 ημέρες 23 βαθμός |
---|---|---|---|
Πάχος: | 18um 25um 35um | Χρώμα: | Κόκκινος |
Επιμήκυνση: | ≥ 5% | Εκτατή δύναμη: | ≥ 180 MPA |
Δύναμη φλούδας: | ≥ 1 N/mm | Σχεδιάγραμμα φύλλων αλουμινίου: | RA≤2.5μm, Rz≤4.0μm |
Τυποποιημένο πλάτος: | 520mm | ανώτατο πλάτος: | 1295 (±1) χιλ. |
Υψηλό φως: | 18um ED Copper Foil,25um ED Copper Foil,25um Insulated Copper Foil |

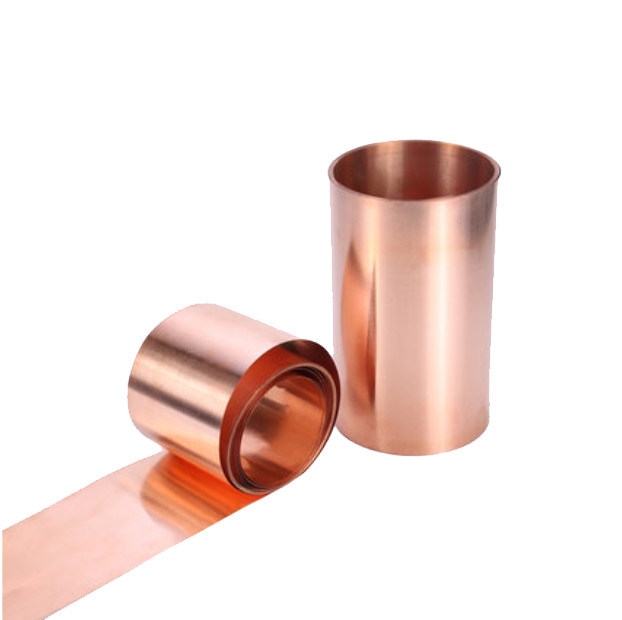

Πλάτος 520mm κόκκινο ΕΔ φύλλο αλουμινίου χαλκού υψηλής αγνότητας
Χαρακτηριστικά γνωρίσματα:
1. το αντιμετωπισμένο φύλλο αλουμινίου γκρίζος ή κόκκινος
2. Μεγάλη ακτινοβολία με τις ιδιότητες κατάλληλες για FCCL
3. Δομή σιταριού των μολύβδων φύλλων αλουμινίου χαλκού στην υψηλή ευελιξία
4. Άριστη απόδοση χαρακτικής
5. η μικρή ακτινοβολία επιτρέπει να γίνει το λεπτό σχέδιο κυκλωμάτων
Εφαρμογή:
1. Ρίψη και τύπος FCCL ελασματοποίησης
2. Έξοχο λεπτό σχέδιο FPC
3. Τσιπ σε ευκίνητο (COF) για τις οδηγήσεις
Χαρακτηριστικές ιδιότητες του ηλεκτρολυτικού φύλλου αλουμινίου χαλκού lp-s-B/R ΕΔ (για FPC ή το εσωτερικό στρώμα HDI)
Ταξινόμηση
|
Μονάδα | Απαίτηση | Μέθοδος δοκιμής | |||||||
Προσδιορισμός φύλλων αλουμινίου | / | 1 | Χ | Μ | 1 | ΕΠΙ-4562A | ||||
Ονομαστικό πάχος | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1 OZ (35um) | ΕΠΙ-4562A | |||
Βάρος περιοχής | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
ΕΠΙ-TM-650 2.2.12.2 |
|||
Αγνότητα | % | ≥99.8 |
ΕΠΙ-TM-650 2.3.15 |
|||||||
Σχεδιάγραμμα φύλλων αλουμινίου | Λαμπρή πλευρά (RA) | ս μ | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
ΕΠΙ-TM-650 2.3.17 |
||
Πλευρά μεταλλινών (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
Εκτατή δύναμη | R.T. (23℃) | MPA | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
ΕΠΙ-TM-650 2.3.18 |
||
H.T. (180℃) | MPA | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
Επιμήκυνση | R.T. (23℃) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
ΕΠΙ-TM-650 2.3.18 |
||
H.T. (180℃) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
Δύναμη φλούδας (FR-4) | N/mm | 0,7 | 0,8 | 1.0 | 1.1 | 1.2 |
ΕΠΙ-TM-650 2.4.8 |
|||
Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
Pinholes&porosity | Αριθμός | Αριθ. |
ΕΠΙ-TM-650 2.1.2 |
|||||||
Αντι-οξείδωση | R.T. (23℃) | 180days | / | |||||||
H.T. (200℃) | 60 λεπτά | / |
1. Τυποποιημένο πλάτος 520mm, ανώτατο πλάτος 1295 (±1) χιλ., Μάιος σύμφωνα με το ράφτη αιτήματος πελατών.
Εξετάζουμε τη δύναμη φλούδας με το pi, παρακαλώ επανεγκρίνετε με τα Σ. σας.
