Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | OEM |
Πιστοποίηση: | ISO / SGS / RoHS |
Ποσότητα παραγγελίας min: | 50KG |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 10 - 15 ημέρες |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 550T το μήνα |
Όνομα προϊόντων: | Φύλλο αλουμινίου χαλκού RA υψηλής ακρίβειας | Εφαρμογή: | Δύο στρώμα FCCL |
---|---|---|---|
σειρά πλάτους: | Μέχρι 600mm | μορφή: | Σπείρα |
Υλικό: | Πλίνθωμα χαλκού της Αμερικής | Κανονικό βάρος: | Περίπου 50kg ανά ρόλο |
Πρότυπα δοκιμής: | ΕΠΙ-4562 | Αντίσταση κούρασης: | 65% |
Ηλεκτρική αγωγιμότητα: | ≥98.3% | Μέγιστη ειδική αντίσταση: | 0.0181Ωmm2/m |
Υψηλό φως: | 3oz Copper Foil Sheet Roll,2oz Copper Foil Sheet Roll,3oz RA Copper Foil |

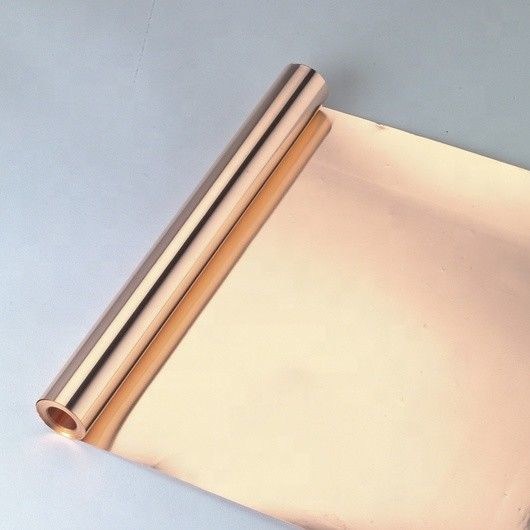

Αγώγιμος υψηλής θερμοκρασίας ρόλος φύλλων φύλλων αλουμινίου χαλκού T2
Σχεδιάγραμμα προϊόντων:
Αναπτύξαμε το εκεί έξω αντιμετωπισμένο φύλλο αλουμινίου χαλκού που έχει την πολύ μικρή ακτινοβολία, αυτό το είδος φύλλου αλουμινίου χαλκού είναι καλύτερο για την εφαρμογή υψηλής συχνότητας. Η επιφάνεια μεταχειρίστηκε το φύλλο αλουμινίου χαλκού, όπως 18um, 35um, 50um που χρησιμοποιήθηκε συνήθως στην πολυστρωματική και διπλή κατασκευή προσώπου FPCB, παράγουμε επίσης το βαρύ φύλλο αλουμινίου χαλκού των ΕΔ, κυρίως για την υψηλής τάσης κατασκευή FPCB.
Μηχανικό φύλλο ιδιοτήτων:
Ποιοτικά στοιχεία |
Γενικοί τεχνικοί όροι |
|||||
1/3oz |
1/2oz |
1oz |
2oz |
3oz |
||
Τραχύτητα επιφάνειας (µm) |
Επιφάνεια Rz μεταλλινών |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
Δύναμη φλούδας (kg/cm) |
≥1.1 |
≥1.2 |
≥1.8 |
≥2.2 |
≥1.0 |
|
Σημεία διαρροής (points/m2) |
≤5 |
Αριθ. |
||||
Υψηλής θερμοκρασίας απόδοση αντι-οξείδωσης (180℃/h) |
Καμία οξείδωση |
|||||
Ανοχή πλάτους (χιλ.) |
Ρόλος |
(+2,0, 0) |
||||
Κομμάτι |
(+2,0, - 2,0) |
|||||
Πρότυπα δοκιμής |
ΕΠΙ-4562 |
Χαρακτηριστικά γνωρίσματα:
Το υλικό έχει το υψηλότερο εκτατό, και δεν έχει μια υψηλή κάμπτοντας αντίσταση και καμία ρωγμή.
Αποδόσεις:
Στοιχείο |
Μονάδα |
Παράμετροι |
|||||
12μm |
18μm |
25μm |
35μm |
70μm |
|||
Μάζα ανά μονάδα (±5%) |
g/m ² |
105 |
160 |
300 |
400 |
445 |
|
Cu+Ag |
% |
≥99.99 |
|||||
Ιδιοσυγκρασία |
|
Χ |
Ο, Χ |
Ο, Χ |
Ο, Χ |
Ο, Χ |
|
Τραχύτητα επιφάνειας |
RA |
μm |
0,13 |
0,12 |
0,1 |
0,08 |
0,08 |
Rz |
μm |
1.3 |
1.0 |
0,8 |
0,74 |
0,76 |
|
Εκτατή δύναμη |
Κανονικά Temp το /23 ℃ |
N/mm ² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
Το υψηλής θερμοκρασίας /220 ℃ |
N/mm ² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
Επιμήκυνση |
Κανονικά Temp το /23 ℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
Το υψηλής θερμοκρασίας /220 ℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
Αντίσταση κούρασης (που ανοπτείται) |
% |
65 |
65 |
65 |
65 |
65 |
|
Μέγιστη ειδική αντίσταση |
Ωmm2/m |
0,0181 |
|||||
Ηλεκτρική αγωγιμότητα |
% |
≥98.3% |
|||||
Ταινία και συγκολλητικά στρώματα |
Στιγμιαία Temp. 300℃/10s |
Ταινία και συγκολλητική κόλλα μετά από τον επιβάτη θερμοκρασία χωρίς απελασματοποίηση δημιουργίας φουσκαλών. |
|||||
Αντι οξείδωση |
H.T. (200℃) |
Πρακτικό |
Δεν θα αλλάξει το χρώμα μέσα σε 60 λεπτά |
||||
Αποτελέσματα της δοκιμής οπών καρφίτσας |
κομμάτι μ ² |
Περιοχή περισσότερο από 0,5 χιλ. ², 0,005 κομμάτι μ ² οπών καρφίτσας |
