Φύλλο αλουμινίου χαλκού FCCL ΕΔ

Φύλλο αλουμινίου χαλκού FCCL ΕΔ





Γρήγορα λεπτομέρειες



Πάχος: 0.012-0.070 χιλ.

Πλάτος: 5-520 χιλ.

Μήκος: 500-5000 Μ

Ταυτότητα: 76 χιλ., 152 χιλ.

Κράμα: T2, C11000, C1100, C101, ε-Cu58

Θερμοκρασία: Υψηλός



Χαρακτηριστικά γνωρίσματα:



1. το αντιμετωπισμένο φύλλο αλουμινίου γκρίζος ή κόκκινος

2. Μεγάλη ακτινοβολία με τις ιδιότητες lp-s-B/R κατάλληλου για FCCL

3. Δομή σιταριού των μολύβδων φύλλων αλουμινίου χαλκού στην υψηλή ευελιξία

4. Άριστη απόδοση χαρακτικής

5. η μικρή ακτινοβολία επιτρέπει να γίνει το λεπτό σχέδιο κυκλωμάτων



Εφαρμογή:



1. Ρίψη και τύπος FCCL ελασματοποίησης

2. Έξοχο λεπτό σχέδιο FPC

3. Τσιπ σε ευκίνητο (COF) για τις οδηγήσεις



Συγκρίνετε μεταξύ του φύλλου αλουμινίου χαλκού ασβεστίου και του φύλλου αλουμινίου χαλκού των ΕΔ



1. Διαδικασία: κυλημένο φύλλο αλουμινίου χαλκού (διαδικασία κυλίσματος), φύλλο αλουμινίου χαλκού των ΕΔ (διαδικασία ηλεκτροεναπόθεσης)

2. Ανθεκτικότητα δύναμης: το κυλημένο φύλλο αλουμινίου χαλκού είναι μια λεπιοειδής κρυστάλλινη δομή, έτσι η δύναμη και η ανθεκτικότητα είναι καλύτερες από το ηλεκτρολυτικό φύλλο αλουμινίου χαλκού, έτσι τα περισσότερα του κυλώντας φύλλου αλουμινίου χαλκού που χρησιμοποιείται στους εύκαμπτους τυπωμένους πίνακες κυκλωμάτων.

3. Πλάτος: πλάτος ≤ 620mm, ηλεκτρολυτικό πλάτος ≤ 1380mm φύλλων αλουμινίου χαλκού κυλίσματος φύλλων αλουμινίου χαλκού

4. Πυκνότητα: η κυλημένη υψηλότερη πυκνότητα φύλλων αλουμινίου χαλκού, η επιφάνεια είναι σχετικά ομαλή, συμβάλλων στην παραγωγή του τυπωμένου πίνακα κυκλωμάτων μετά από γρήγορη μετάδοση του σήματος, τόσο η υψηλής συχνότητας μεγάλη μετάδοση, τυπωμένος λεπτές γραμμές πίνακας κυκλωμάτων χρησιμοποίησε επίσης κάποιο πιέζοντας με μαγγάνι φύλλο αλουμινίου χαλκού.

5. Πλάτος επεξεργασίας επιφάνειας: το κυλημένο φύλλο αλουμινίου χαλκού περιορίζεται από το ευρύτερο αποτελεσματικό πλάτος επεξεργασίας επιφάνειας 520mm.



Χαρακτηριστικές ιδιότητες του ηλεκτρολυτικού φύλλου αλουμινίου χαλκού (για FPC ή το εσωτερικό στρώμα HDI)



Ταξινόμηση		Μονάδα	Απαίτηση							Μέθοδος δοκιμής
Προσδιορισμός φύλλων αλουμινίου		/			1	Χ	Μ		1	ΕΠΙ-4562A
Ονομαστικό πάχος		/	10um		12um	1/2 OZ (18um)	3/4 OZ (25um)		1 OZ (35um)	ΕΠΙ-4562A
Βάρος περιοχής		g/㎡	98±4		107±4	153±5	228±8		285±10	ΕΠΙ-TM-650 2.2.12.2
Αγνότητα		%	≥99.8							ΕΠΙ-TM-650 2.3.15
Σχεδιάγραμμα φύλλων αλουμινίου	Λαμπρή πλευρά (RA)	ս μ	≤2.5	≤2.5		≤2.5		≤2.5	≤2.5	ΕΠΙ-TM-650 2.3.17
	Πλευρά μεταλλινών (Rz)	um	≤4.0	≤4.5		≤5.5		≤6.0	≤8.0
Εκτατή δύναμη	R.T. (23℃)	MPA	≥260	≥260		≥280		≥280	≥280	ΕΠΙ-TM-650 2.3.18
	H.T. (180℃)	MPA	≥180	≥180		≥180		≥180	≥180
Επιμήκυνση	R.T. (23℃)	%	≥5	≥6		≥8		≥10	≥12	ΕΠΙ-TM-650 2.3.18
	H.T. (180℃)	%	≥5	≥6		≥7		≥8	≥8
Δύναμη φλούδας (FR-4)		N/mm	0,7	0,8		1.0		1.1	1.2	ΕΠΙ-TM-650 2.4.8
		Ibs/in	4	4.6		5.7		6.3	6.9
Pinholes&porosity		Αριθμός	Αριθ.							ΕΠΙ-TM-650 2.1.2
Αντι-οξείδωση		R.T. (23℃)	180days							/
		H.T. (200℃)	60 λεπτά							/

1. Τυποποιημένο πλάτος 520mm, ανώτατο πλάτος 1295 (±1) χιλ., Μάιος σύμφωνα με το ράφτη αιτήματος πελατών.

Εξετάζουμε τη δύναμη φλούδας με το pi, παρακαλώ επανεγκρίνετε με τα Σ. σας.

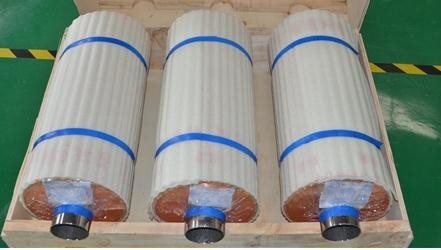

Φωτογραφίες Pakcage φύλλων αλουμινίου χαλκού των ΕΔ:





FAQ:



Q1: Ποια είναι η εγγύησή σας;



Α: Όλα τα προϊόντα μας έχουν 6 μήνες εγγύησης μετά από τα λαμβανόμενα αγαθά, εάν οποιοδήποτε ποιοτικό πρόβλημα μπορεί να μας έρθει σε επαφή με.

Q2: Ποιος είναι ο χρόνος παράδοσής σας;

Α: Ο κοινός χρόνος παράδοσης είναι 5-35 εργάσιμες ημέρες. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα στοιχεία και την ποσότητα διαταγής σας.

Q3: Ποια είναι η ελάχιστη ποσότητα διαταγής σας;

Α: Το MOQ είναι 150 κλ.



Q4: Μπορείτε να παρέχετε το δείγμα;



Α: Μπορούμε να παρέχουμε τα δείγματα για να ελέγξουμε την ποιότητα πριν από τη μαζική διαταγή. Αλλά η τιμή θα είναι χονδρική τιμή τιμών δειγμάτων όχι.



Q5. Εξετάζετε όλα τα αγαθά σας πριν από την παράδοση;

Α: Ναι, έχουμε τη δοκιμή 100% πριν από την παράδοση.



Q6. ποιο είναι το τυποποιημένο πλάτος σας;



Α: 520mm και 620mm, δεχόμαστε την προσαρμογή για το πλάτος. μπορούμε να το κόψουμε σε οποιοδήποτε μέγεθος ότι απαιτείτε μετά από το πέρασμα τη συζήτηση.
