12um ηλεκτρολυτικό χαλκό φύλλο
9um ηλεκτρολυτικό χαλκό φύλλο
,12um ηλεκτρολυτικό χαλκό φύλλο
,7um ηλεκτρολυτικό χαλκό φύλλο

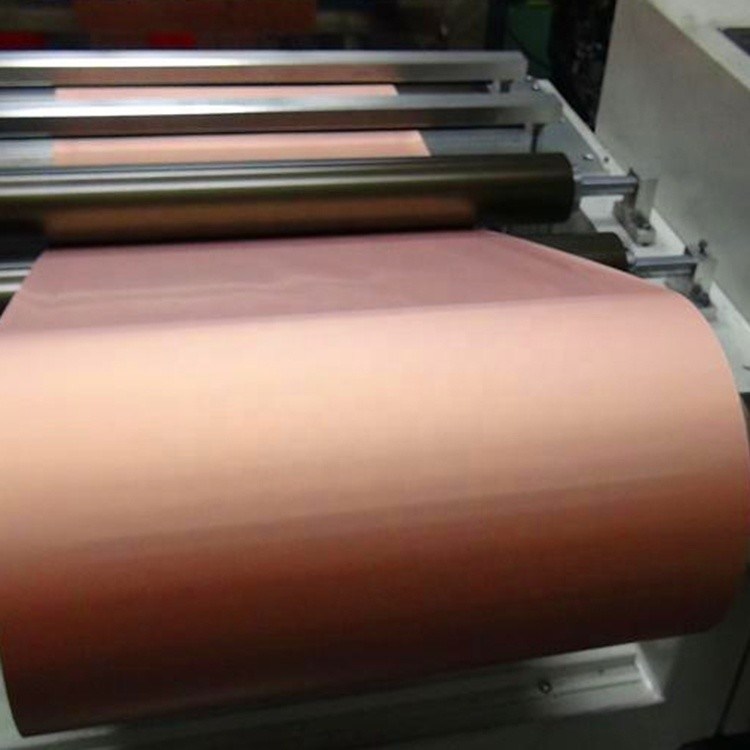

Έλασμα ηλεκτρολυτικού χαλκού
Περιγραφή προϊόντος
Η ταινία χαλκού είναι κατασκευασμένη από ηλεκτρολυτικό χαλκό και περνά από τις διαδικασίες χύτευσης, θερμής έλασης, ψυχρής έλασης, θερμικής επεξεργασίας, καθαρισμού επιφάνειας, κοπής, φινιρίσματος και στη συνέχεια συσκευασίας. Το υλικό έχει εξαιρετική θερμική και ηλεκτρική αγωγιμότητα, ευέλικτη ελατότητα και καλή αντοχή στη διάβρωση. Έχει χρησιμοποιηθεί ευρέως σε ηλεκτρικές, αυτοκινητοβιομηχανίες, επικοινωνίες, υλικό, διακόσμηση και άλλες βιομηχανίες.
Χαρακτηριστικά:
1. Διπλής όψης επεξεργασμένο φύλλο χαλκού με υψηλή δύναμη συγκόλλησης για ελασματοποίηση
2. Εξαιρετική ικανότητα χάραξης.
3. Άμεση πολυστρωματική ελασματοποίηση
4. Το επεξεργασμένο φύλλο είναι ροζ
Η προδιαγραφή του φύλλου χαλκού
|
Είδος |
Πρότυπο DB44/837-2010 |
Πρότυπο Q/HZY001-2012 |
|||||||||
|
Γυαλισμένο και στις δύο πλευρές |
Γυαλισμένο στη μία πλευρά |
Γυαλισμένο και στις δύο πλευρές |
Γυαλισμένο στη μία πλευρά |
||||||||
|
Τυπικό πάχος |
um |
8 |
9 |
12 |
9 |
7 |
8 |
9 |
12 |
8 |
9 |
|
Βασικό βάρος |
g/m2 |
70-75 |
85-90 |
100-105 |
85-90 |
62-65 |
70-75 |
85-90 |
100-105 |
70-75 |
85-95 |
|
Δοκιμαστικό πάχος |
um |
/ |
/ |
/ |
/ |
≤8 |
≤9 |
≤10 |
≤13 |
≤10 |
≤11 |
|
Cu |
% |
≥99.8 |
≥99.8 |
≥99.8 |
≥99.8 |
≥99.8 |
≥99.8 |
≥99.8 |
≥99.8 |
≥99.8 |
≥99.8 |
|
TS |
Δωμάτιο |
≥294 |
≥294 |
≥294 |
≥245 |
≥294 |
≥294 |
≥294 |
≥294 |
≥245 |
≥245 |
|
180℃ |
≥196 |
≥196 |
≥196 |
≥147 |
≥196 |
≥196 |
≥196 |
≥196 |
≥147 |
≥147 |
|
|
Ελατότητα |
Δωμάτιο |
≥5 |
≥5 |
≥5 |
≥2.5 |
≥5 |
≥5 |
≥5 |
≥5 |
≥2.5 |
≥2.5 |
|
180℃ |
≥3 |
≥3 |
≥3 |
≥2 |
≥3 |
≥3 |
≥3 |
≥3 |
≥2 |
≥2 |
|
|
τραχύτητα επιφάνειας
|
Γυαλισμένη πλευρά |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
|
Τραχιά πλευρά |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.5 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.5 |
≤0.5 |
|
|
διαβρεξιμότητα |
mN/m |
≥32 |
≥32 |
≥32 |
≥32 |
≥32 |
≥32 |
≥32 |
≥32 |
≥32 |
≥32 |
|
αντοχή σε υψηλή θερμοκρασία οξείδωσης |
160℃/10 min η επιφάνεια του φύλλου χαλκού δεν πρέπει να έχει αποχρωματισμό οξείδωσης |
180℃/10 min η επιφάνεια του φύλλου χαλκού δεν πρέπει να έχει αποχρωματισμό οξείδωσης |
|
||||||||
