Ηλεκτρολυτικό φύλλο χαλκού PCB
Προδιαγραφή:
1. Τα φύλλα χαλκού CCL/PCB ταξινομούνται ως: STD, HTE, VLP, FCF και RTF.
2. Τώρα, μιλάμε για το φύλλο χαλκού HTE.
3. Για το φύλλο χαλκού S-HTE, μπορούμε να κάνουμε συνηθισμένο πάχος, όπως 12μm, 18μm, 25μm, 35μm, κ.λπ.
4. Το μέγιστο πλάτος είναι 1295mm.
5. Η χρήση του φύλλου χαλκού S-HTE: χρησιμοποιείται ευρέως στην θωράκιση σημάτων, καθώς και στα ηλεκτρονικά καλώδια.
Τεχνικά Δεδομένα:
|
Ταξινόμηση |
Μονάδα |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
|
Περιεκτικότητα σε Cu |
% |
≥99.8 |
||||||
|
Βάρος ανά περιοχή |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
Αντοχή σε εφελκυσμό |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T.(180℃) |
≥15 |
|||||||
|
Επιμήκυνση |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
|
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
|
Τραχύτητα |
Γυαλιστερό(Ra) |
μm |
≤0.4 |
|||||
|
Ματ(Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
|
Αντοχή αποκόλλησης |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
|
Ρυθμός υποβάθμισης του HCΦ(18%-1hr/25℃) |
% |
≤5.0 |
||||||
|
Αλλαγή χρώματος(E-1.0hr/190℃) |
% |
Καλό |
||||||
|
Επιπλεύση κόλλησης 290℃ |
Δευτ. |
≥20 |
||||||
|
Διαμπερές οπή |
EA |
Μηδέν |
||||||
|
Preperg |
---- |
FR-4 |
||||||
Χαρακτηριστικά:
1. Λεπτή και ομοιόμορφη κρυσταλλική δομή;
2. Χαμηλό προφίλ, υψηλή ένταση;
3. Υψηλή επιμήκυνση και λεία επιφάνεια.
Μεταλλογραφία:

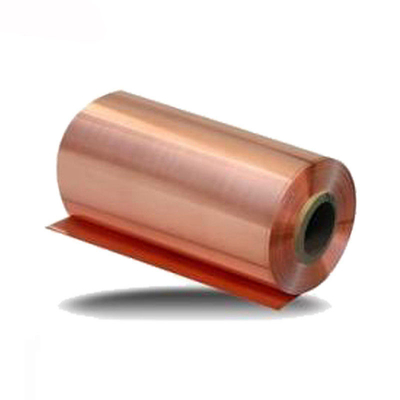

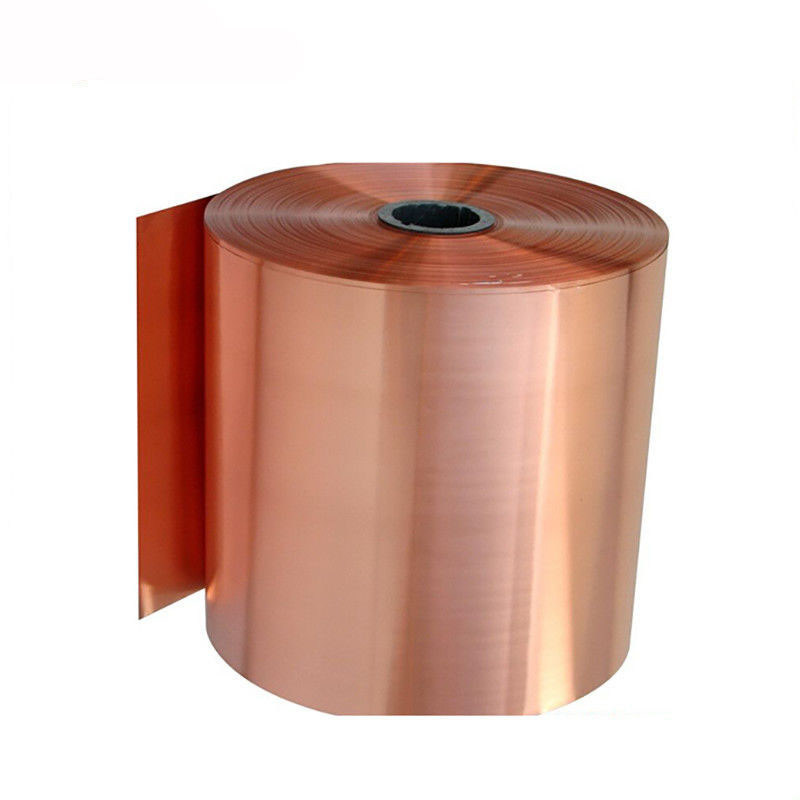

Φωτογραφία προϊόντος
Η υπηρεσία μας:
1. Η ποιότητα του φύλλου χαλκού είναι ένας πολύ σημαντικός παράγοντας για την ποιότητα του PCB. Μπορούμε να σας παρέχουμε δείγμα μεγέθους A4 για δοκιμή,
2. Επιπλέον, για να κάνουμε την επιχείρησή μας πιο δίκαιη, έχουμε ανοίξει την "Υπηρεσία Εμπορικής Διασφάλισης" στην Alibaba, ένα ορισμένο ποσό εξασφαλίζει την online επιχείρηση. η οποία διασφαλίζει την ομαλή διεξαγωγή της επιχείρησης.
3. Το φύλλο χαλκού μας παρέχεται απευθείας από το εργοστάσιο, εν τω μεταξύ, η τιμή του φύλλου χαλκού είναι επίσης η αρχική τιμή.
