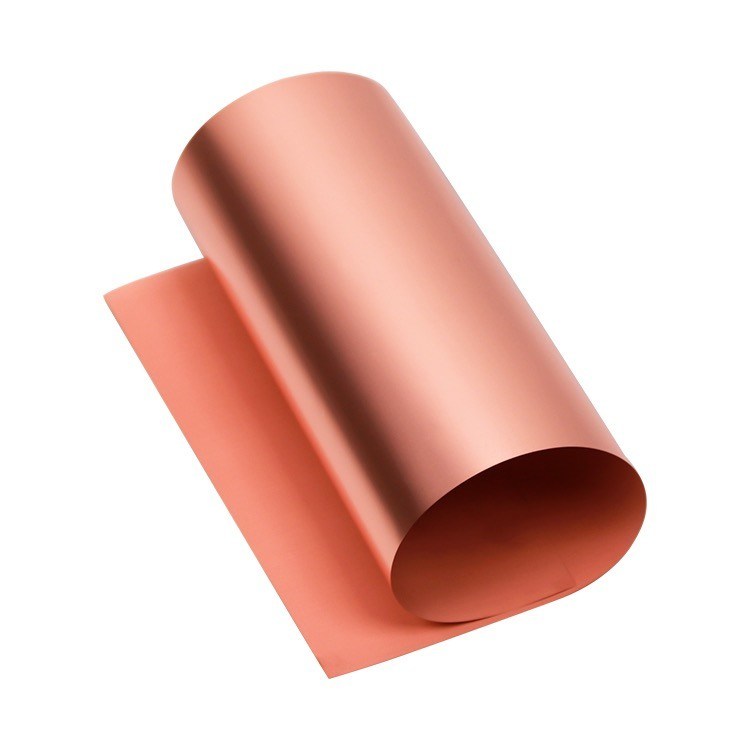

Υψηλή αντοχή στην απολέπιση πλάτος 520 mm C11000 Απομονωμένο χαλκό φύλλο
Υψηλή αντοχή στην απολέπιση πλάτος 520 mm C11000 Απομονωμένο χαλκό φύλλο
Γρήγορες λεπτομέρειες
Δάχος: 0,012-0,070 mm
Διάμετρος: 5-520 mm
Διάστημα: 500-5000 M
ID: 76 mm, 152 mm
Σύνθετο: T2,C11000,C1100,C101,E-Cu58
Θέρμανση: H
Χαρακτηριστικά:
1. το επεξεργασμένο φύλλο σε γκρι ή κόκκινο
2. Υψηλή αντοχή στην απολέπιση
3Καλή ικανότητα χαρακτικής.
4. Εξαιρετική προσκόλληση στην αντίσταση χαρακτικής
Εφαρμογή:
1Πίνακας φαινολικής ρητίνης
2Εποξικό χαρτί
Σύγκριση μεταξύ χαλκού χαλκού CA και χαλκού ED
1. Διαδικασία: τυλιγμένο χαλκό φύλλο (διαδικασία τυλίγματος),ED χαλκό φύλλο (διαδικασία ηλεκτροεγκατάστασης)
2Δύναμη αντοχή: το τυλιγμένο φύλλο χαλκού έχει κρυσταλλική δομή, έτσι η αντοχή και η αντοχή είναι καλύτερες από το ηλεκτρολυτικό φύλλο χαλκού,Έτσι το μεγαλύτερο μέρος του χαλκού που χρησιμοποιείται σε ευέλικτα κυκλώματα.
3. πλάτος: πλάτος χαλκού ≤ 620 mm, πλάτος χαλκού ηλεκτρολυτικού ≤ 1380 mm
4. Πυκνότητα: έλαση χαλκού με υψηλότερη πυκνότητα, η επιφάνεια είναι σχετικά ομαλή, ευνοϊκή για την παραγωγή πλακέτων κυκλωμάτων μετά την ταχεία μετάδοση του σήματος,Έτσι υψηλής συχνότητας υψηλής ταχύτητας μετάδοση, λεπτές γραμμές τυπωμένο πλακέτο κυκλώματος χρησιμοποιήθηκε επίσης κάποια καλάντερ χαλκού φύλλο.
5Διάμετρος επεξεργασίας επιφάνειας:Το ελαστικό χαλκό πρέπει να περιορίζεται από την επεξεργασία επιφάνειας με μέγιστο αποτελεσματικό πλάτος 520 mm.
Τυπικές ιδιότητες του τυποποιημένου χαλκού για πλακέτες φαινολικής ρητίνης και για πλακέτες επωξίας.
|
Κατανομή
|
Μονάδα | Απαίτηση | Μέθοδος δοκιμής | |||||||||||
| Ονομασία της φύλλας | / | Τ | H | Μ | 1 | 2 | 3 | IPC-4562Α | ||||||
| Ονομαστικό πάχος | / | 12um | 1/2 oz | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562Α | ||||||
| Βάρος επιφάνειας | g/m2 | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Καθαρότητα | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Προφίλ φύλλου | Λεπτή πλευρά (Ra) | Σμ | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Ματ πλευρά ((Rz) | Εμ. | ≤ 6 | ≤ 8 | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 20 | |||||||
| Δυνατότητα τράβηξης |
R.T.(23°C)
|
MPa | ≥ 150 | ≥ 220 | ≥235 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
|||||
| Επέκταση |
R.T.(23°C)
|
% | ≥ 2 | ≥3 | ≥3 | ≥ 4 | ≥ 4 | ≥ 4 |
IPC-TM-650 2.3.18 |
|||||
| Αντικείμενο | Ω.g/m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Δυνατότητα απολέπισης (FR-4) | Α/χμ | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Τρύπες και διάτρητες περιοχές | Αριθμός | - Όχι, όχι. |
IPC-TM-650 2.1.2 |
|||||||||||
| Αντιοξειδωτικό | R.T.(23°C) | Ημέρα | 180 | / | ||||||||||
| H.T. ((200°C) | Συμπεράσματα | 60 | / | |||||||||||
1. Κανονικό πλάτος 1295 (± 1) mm,Μπορεί να προσαρμοστεί σύμφωνα με το αίτημα του πελάτη.
2Δοκιμάζουμε την αντοχή της φλούδας με το FR-4 (Tg140) prepreg, παρακαλώ επιβεβαιώστε με το PP σας.
Γενικά ερωτήματα:
Ε: Ποια είναι η εγγύηση σας;
Α: Όλα τα προϊόντα μας έχουν εγγύηση 6 μηνών μετά την παραλαβή των αγαθών, εάν υπάρχει κάποιο πρόβλημα ποιότητας μπορείτε να επικοινωνήσετε μαζί μας.
Ε2: Ποιο είναι το χρόνο παράδοσης;
Α: Ο κοινός χρόνος παράδοσης είναι 5-35 εργάσιμες ημέρες. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα στοιχεία και την ποσότητα της παραγγελίας σας.
Ε3: Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Α: Η MOQ είναι 150 kg.
Ε4: Μπορείτε να μας δώσετε το δείγμα;
Α: Μπορούμε να παρέχουμε δείγματα για να ελέγξουμε την ποιότητα πριν από την χονδρική παραγγελία. Αλλά η τιμή θα είναι τιμή δείγματος όχι χονδρική τιμή.
Ε. Δοκιμάζετε όλα τα αγαθά σας πριν από την παράδοση;
Α: Ναι, έχουμε 100% δοκιμή πριν την παράδοση.
Q6. Ποιο είναι το πρότυπο πλάτος σας;
Α: 520mm και 620mm, δεχόμαστε προσαρμογή για το πλάτος. μπορούμε να το κόψουμε σε οποιοδήποτε μέγεθος που απαιτείτε μετά από συζήτηση.
