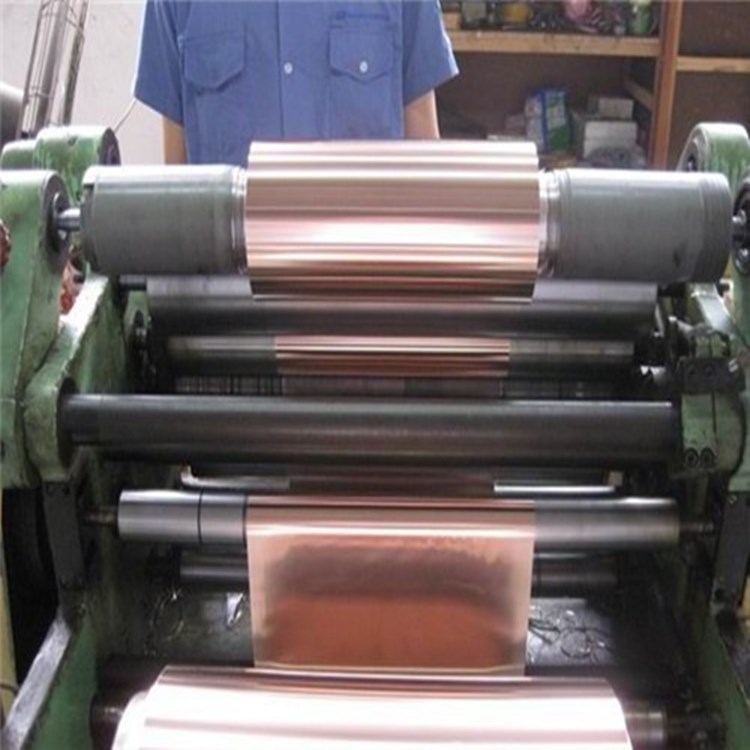

FPC FCCL FPCB 25μm 70μm Thin RA Copper Foil
ΔιάστασηΠεδίο:
Το πάχος του χαλκού από 12 έως 100 μm μπορεί να παρασχεθεί για FPC.
Το πλάτος μπορεί να γίνει σύμφωνα με τις απαιτήσεις των πελατών έως και 650 mm.
Εφαρμογές:
Ελαστικό επιχρισμένο με χαλκό στρώμα (Flexible Copper Clad Laminate ((FCCL)), FPC λεπτού κύκλου, LED επικαλυμμένο με κρυστάλλινο λεπτό φιλμ, FPCB.
Χαρακτηριστικά:
Το υλικό έχει υψηλότερη επεκτασιμότητα και έχει υψηλή αντοχή στην κάμψη και δεν έχει ρωγμές.
Πίνακας 1:Ιδιότητες της FPC T2 υψηλής ευελιξίας τυλιγμένου χαλκού (GB/T5230-2000),IPC-4562-2000)
| Άρθρο | Μονάδα | Παράμετροι | |||||
| 12 μm | 18 μm | 25 μm | 35 μm | 70 μm | |||
| Μάζα ανά μονάδα ((±5%) | g/m2 | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥ 99.99 | |||||
| Θερμότητα | H | Ω,Χ | Ω,Χ | Ω,Χ | Ω,Χ | ||
| Ακατέργαστη επιφάνεια | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| Δυνατότητα τράβηξης | Κανονική θερμοκρασία /23°C | Επικαιροποίηση | ≥430 | ≥ 450 | ≥ 450 | ≥460 | ≥460 |
| Υψηλή θερμοκρασία /220°C | Επικαιροποίηση | ≥ 140 | ≥ 150 | ≥ 170 | ≥210 | ≥ 220 | |
| Επέκταση | Κανονική θερμοκρασία /23°C | % | ≥1.5 | ≥3.0 | ≥4.0 | ≥4.2 | ≥4.5 |
| Υψηλή θερμοκρασία /220°C | % | ≥ 8 | ≥ 10 | ≥ 18 | ≥ 28 | ≥ 30 | |
| Αντίσταση στην κόπωση (επεξεργασμένη) | % | 65 | 65 | 65 | 65 | 65 | |
| Σκληρότητα | HV | ≤ 50 | |||||
| Μέγιστη αντίσταση | Ωmm2/m | 0.0171 | |||||
| Ηλεκτρική αγωγικότητα | % | ≥ 98,3% | |||||
| Αποτελέσματα δοκιμής τρύπας | κομμάτι/μ2 | Περιοχή τρύπας εμβέλειας άνω των 0,5 mm2,00,005 κομμάτι/μ2 | |||||
Σημείωση: 1. Τα παραπάνω στοιχεία βασίζονται στη θερμοκρασία του υλικού H.
2Το χαλκό έχει απαλή και γυαλιστερή επιφάνεια, χωρίς καμία επικάλυψη.
3Η μέθοδος δοκιμής ακολουθεί το πρότυπο της εταιρείας μας.
