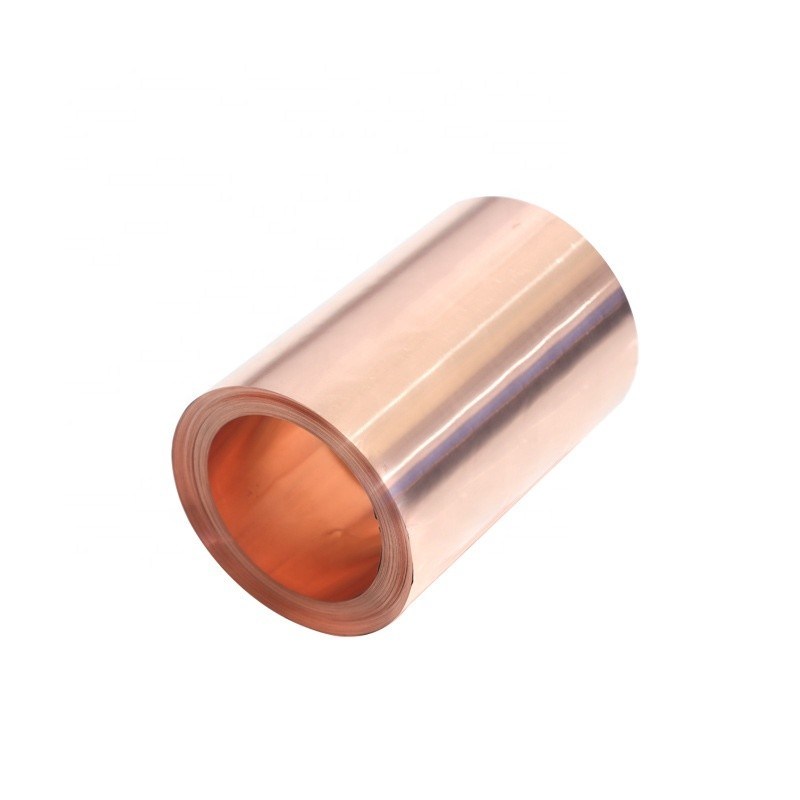

Ηλεκτρολυτικό εύκαμπτο ρολό φύλλου χαλκού RA
Ηλεκτρολυτικό ευέλικτο ρολό χαλκού RA Πεδίο διαστάσεων: Περιοχή πάχους: 12μm έως 100μm, Διάμετρος: 600 mm Εκτελέσεις: Υψηλή ευελιξία και επεκτασιμότητα Ομαλή και ομαλή επιφάνεια Καλή αντοχή στην κόπωση Δυνατές αντιοξειδωτικές ιδιότητες Καλές μηχανικές ιδιότητες Εφαρμογές: Ευέλικτο επένδυμα με χαλκό ...
Ρολό φύλλου χαλκού 600mm
,Ρολό φύλλου χαλκού 100um
,Ρολό φύλλου χαλκού 12um
Ηλεκτρολυτικό ευέλικτο ρολό χαλκού RA
Πεδίο διαστάσεων:
Περιοχή πάχους: 12μm έως 100μm,
Διάμετρος: 600 mm
Εκτελέσεις:
- Υψηλή ευελιξία και επεκτασιμότητα
- Ομαλή και ομαλή επιφάνεια
- Καλή αντοχή στην κόπωση
- Δυνατές αντιοξειδωτικές ιδιότητες
- Καλές μηχανικές ιδιότητες
Εφαρμογές:
Ευέλικτο επένδυμα με χαλκό (Flexible Copper Clad Laminate, FCCL), FPC λεπτού κύκλου, λεπτή γυαλιά κρυστάλλου επικαλυμμένη με LED.
Χαρακτηριστικά:
Το υλικό έχει υψηλότερη επεκτασιμότητα και έχει υψηλή αντοχή στην κάμψη και δεν έχει ρωγμές.
Πίνακας 1:Ιδιαιτερότητες της FPC T2 υψηλής ευελιξίας κυλίνδρων χαλκού (IPC-6542)
|
Άρθρο |
Μονάδα |
Παράμετροι |
|||||
|
12 μm |
18 μm |
25 μm |
35 μm |
70 μm |
|||
|
Μάζα ανά μονάδα ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Θερμότητα |
|
H |
Ω,Χ |
Ω,Χ |
Ω,Χ |
Ω,Χ |
|
|
Ακατέργαστη επιφάνεια |
Ρα |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Δυνατότητα τράβηξης |
Κανονική θερμοκρασία /23°C |
Επικαιροποίηση |
≥430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Υψηλή θερμοκρασία /220°C |
Επικαιροποίηση |
≥ 140 |
≥ 150 |
≥ 170 |
≥210 |
≥ 220 |
|
|
Επέκταση |
Κανονική θερμοκρασία /23°C |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Υψηλή θερμοκρασία /220°C |
% |
≥ 8 |
≥ 10 |
≥ 18 |
≥ 28 |
≥ 30 |
|
|
Αντίσταση στην κόπωση (επεξεργασμένη) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Μέγιστη αντίσταση |
Ωmm2/m |
0.0181 |
|||||
|
Ηλεκτρική αγωγικότητα |
% |
≥ 98,3% |
|||||
|
Φύλλα και στρώματα αυτοκόλλησης |
- Αμέσως. 300°C/10s |
Φόρμα και κόλλα μετά από μεταβατική θερμοκρασία χωρίς αποστρώματα που δημιουργούν φουσκάλες. |
|||||
|
Αντιοξειδωτικό |
H.T. ((200°C) |
Ένα λεπτό. |
Δεν αλλάζει χρώμα μέσα σε 60 λεπτά. |
||||
|
Αποτελέσματα δοκιμής τρύπας |
κομμάτι/m2 |
Περιοχή τρύπας εμβέλειας άνω των 0,5 mm2,00,005 κομμάτι/μ2 |
|||||
Σημείωση: 1. Τα παραπάνω στοιχεία βασίζονται στο υλικό με πάχος 0,05 mm και πλάτος 600 mm.
2Συνήθως, ο χαλκός, το κοβάλτιο και το νικέλιο επικαλύπτονται στην ακατέργαστη επιφάνεια.
3Η μέθοδος δοκιμής ακολουθεί το πρότυπο της εταιρείας μας.
