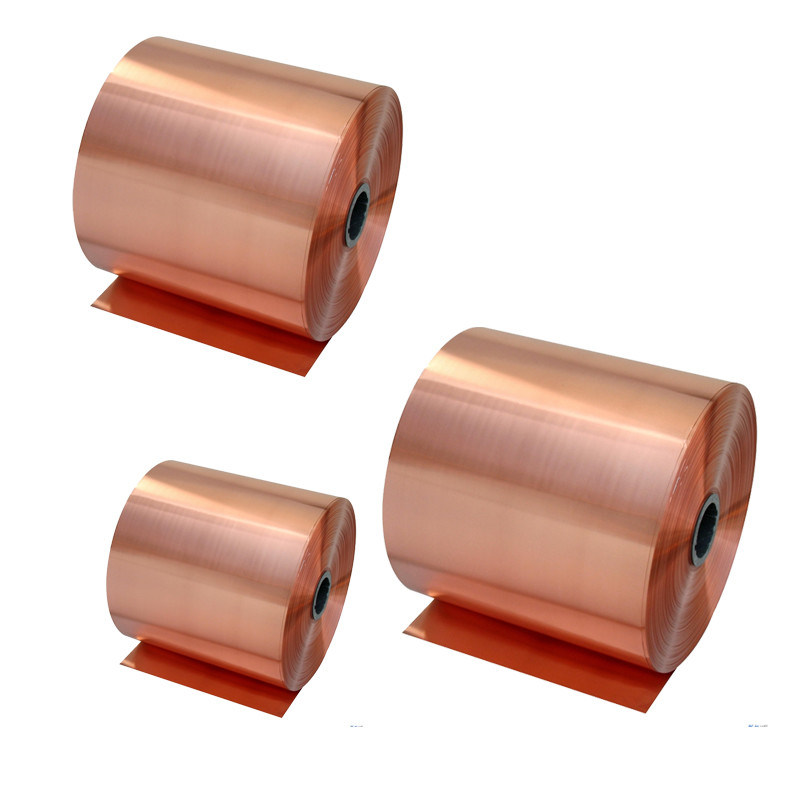

105um Μονόχρωμο Γυαλιστερό Βαρύ ED PCB Φύλλο Χαλκού
Προδιαγραφές:
Παρέχουμε φύλλα χαλκού ED (VLP-THE-HF) πολύ χαμηλού προφίλ, υψηλής επιμήκυνσης σε υψηλή θερμοκρασία και βαρέως τύπου (1/3oz/ft² έως 2oz/ft² (ονομαστικό πάχος 105μm~500μm)), είναι προϊόντα σε φύλλα και το μέγιστο πλάτος είναι 1295mm. Έχουν τα τέλεια φυσικά χαρακτηριστικά της λεπτής και ομοιόμορφης κρυσταλλικής δομής, του χαμηλού προφίλ, της υψηλής έντασης και της υψηλής επιμήκυνσης, και έχουν επίσης τις επιδόσεις κατασκευής PCB της υψηλής αντοχής αποκόλλησης, της μη κίνησης σκόνης χαλκού, του καθαρού σχήματος. Μπορούν να χρησιμοποιηθούν στην παραγωγή PCB ακραίου ρεύματος που χρησιμοποιούνται σε ακραία κυκλώματα ηλεκτρικής ενέργειας και μηχανοκίνητων οχημάτων.
Πάχος: 1/4OZ～3OZ(9µm～105µm)
Μέγιστο Μέγεθος: 1295mm×1295mm
Απόδοση:
|
Ταξινόμηση |
Μονάδα |
9μm |
12μm |
18μm |
35μm |
70μm |
105μm |
|
|
Περιεκτικότητα Cu |
% |
≥99.8 |
||||||
|
Βάρος ανά Επιφάνεια |
g/m2 |
80±3 |
107±3 |
153±5 |
283±7 |
585±10 |
875±15 |
|
|
Αντοχή σε Εφελκυσμό |
R.T.(23℃) |
Kg/mm2 |
≥28 |
|||||
|
H.T.(180℃) |
≥15 |
≥18 |
≥20 |
|||||
|
Επιμήκυνση |
R.T.(23℃) |
% |
≥5.0 |
≥6.0 |
≥10 |
|||
|
H.T.(180℃) |
≥6.0 |
≥8.0 |
||||||
|
Τραχύτητα |
Γυαλιστερό(Ra) |
μm |
≤0.43 |
|||||
|
Ματ(Rz) |
≤3.5 |
|||||||
|
Αντοχή Αποκόλλησης |
R.T.(23℃) |
Kg/cm |
≥0.77 |
≥0.8 |
≥0.9 |
≥1.0 |
≥1.5 |
≥2.0 |
|
Ρυθμός υποβάθμισης του HCΦ(18%-1hr/25℃) |
% |
≤7.0 |
||||||
|
Αλλαγή χρώματος(E-1.0hr/200℃) |
% |
Καλό |
||||||
|
Συγκόλληση Επιπλέουσα 290℃ |
Δευτ. |
≥20 |
||||||
|
Εμφάνιση(Στίγματα και σκόνη χαλκού) |
---- |
Καμία |
||||||
|
Τρυπούλα |
ΤΜΧ |
Μηδέν |
||||||
|
Ανοχή Διαστάσεων |
Πλάτος |
mm |
0~2mm |
|||||
|
Μήκος |
mm |
---- |
||||||
|
Πυρήνας |
Mm/inch |
Εσωτερική Διάμετρος 79mm/3 inch |
||||||
