Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | OEM |
Πιστοποίηση: | ISO / SGS / RoHS |
Ποσότητα παραγγελίας min: | 50KG |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 10 - 15 ημέρες |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 550T το μήνα |
Όνομα: | Τα ηλεκτρολυτικά φύλλα αλουμινίου χαλκού για τη φαινολική ρητίνη PCB επιβιβάζονται στον εποξικό πίνα | Συσκευασία: | ΤΥΠΟΠΟΙΗΜΕΝΟ ΞΥΛΙΝΟ ΚΙΒΩΤΙΟ ΕΞΑΓΩΓΗΣ |
---|---|---|---|
Εφαρμογή: | PCB ΜΠΑΤΑΡΙΏΝ FPC FCCL | Πάχος: | 0.006mm |
Κράμα ή όχι: | Μη συμμαχικός | Επιφάνεια: | ενιαίος-γυαλισμένος διπλός-γυαλισμένος Νι-ντυμένος |
Υλικό: | Κόκκινος χαλκός, καθαρό φύλλο αλουμινίου χαλκού | Υπηρεσία επεξεργασίας: | Decoiling, κοπή |
Χημικός: | $cu περισσότερο από 99,97% | μορφή: | Ρόλος σπειρών λουρίδων |
Υψηλό φως: | 0.006mm Electrolytic Copper Foil,3oz Electrolytic Copper Foil,2oz Electrolytic Copper Foil |

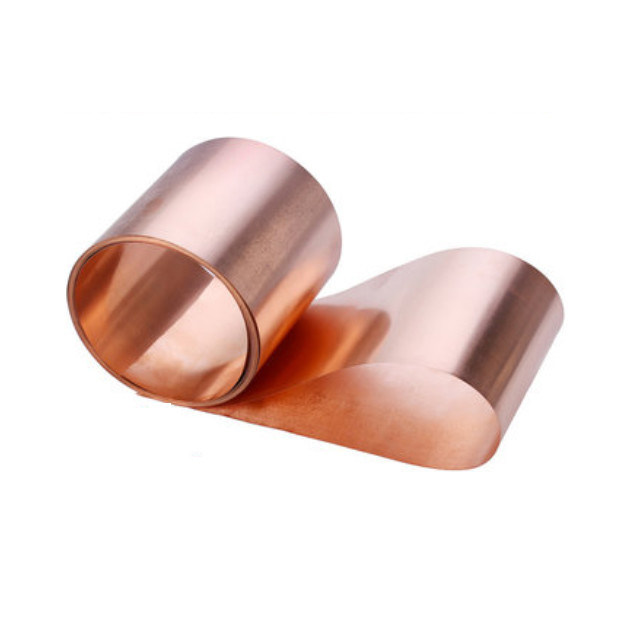

προστασία CCL 0.006mm/ηλεκτρολυτικό φύλλο αλουμινίου χαλκού PCB
Περιγραφή:
Το ηλεκτρολυτικό φύλλο αλουμινίου χαλκού είναι ένα σημαντικό υλικό για την κατασκευή των ντυμένων φύλλων πλαστικού χαλκού (CCL) και των τυπωμένων πινάκων κυκλωμάτων (PCBs) και των ιονικών μπαταριών λίθιου. Στη γρήγορη ανάπτυξη της σημερινής βιομηχανίας ηλεκτρονικών πληροφοριών, το ηλεκτρολυτικό φύλλο αλουμινίου χαλκού καλείται «νευρικό δίκτυο» της ηλεκτρονικής μετάδοσης σημάτων και δύναμης προϊόντων και της επικοινωνίας. Από το 2002, η αξία παραγωγής των τυπωμένων πινάκων κυκλωμάτων της Κίνας έχει εισαγάγει την τρίτη θέση στον κόσμο. Σαν υλικό υποστρωμάτων για PCBs, CCL έχει γίνει επίσης το τρίτο - μεγαλύτερος παραγωγός στον κόσμο.
Η ηλεκτρολυτική διαδικασία παραγωγής φύλλων αλουμινίου χαλκού είναι απλή, η κύρια διαδικασία έχει τρία: φύλλο αλουμινίου λύσης, επεξεργασία επιφάνειας και σχισμή προϊόντων. Η διαδικασία παραγωγής της φαίνεται απλή, αλλά είναι ένας συνδυασμός ηλεκτρονικής, μηχανημάτων και ηλεκτροχημείας, και είναι μια διαδικασία παραγωγής που απαιτεί ιδιαίτερα το ακριβές περιβάλλον παραγωγής.
Χαρακτηριστικά γνωρίσματα:
1. το αντιμετωπισμένο φύλλο αλουμινίου γκρίζος ή κόκκινος
2. Υψηλή δύναμη φλούδας
3. Το αγαθό χαράζει τη δυνατότητα
4. Η άριστη προσκόλληση στη χαρακτική αντιστέκεται
Εφαρμογή:
1. Φαινολικός πίνακας ρητίνης
2. Εποξικός πίνακας
Χαρακτηριστικές ιδιότητες του τυποποιημένου φύλλου αλουμινίου χαλκού
Ταξινόμηση
|
Μονάδα | Απαίτηση | Μέθοδος δοκιμής | |||||||||||
Προσδιορισμός φύλλων αλουμινίου | / | Τ | Χ | Μ | 1 | 2 | 3 | ΕΠΙ-4562A | ||||||
Ονομαστικό πάχος | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
ΕΠΙ-4562A | ||||||
Βάρος περιοχής |
g/m2
|
107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
ΕΠΙ-TM-650 2.2.12.2 |
||||||
Αγνότητα | % | ≥99.8 |
ΕΠΙ-TM-650 2.3.15 |
|||||||||||
Σχεδιάγραμμα φύλλων αλουμινίου | Λαμπρή πλευρά (RA) | um | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
ΕΠΙ-TM-650 2.3.17 |
|||||
Πλευρά μεταλλινών (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
Εκτατή δύναμη |
R.T. (23℃)
|
MPA | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
ΕΠΙ-TM-650 2.3.18 |
|||||
Επιμήκυνση |
R.T. (23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
ΕΠΙ-TM-650 2.3.18 |
|||||
Θέμα | Ω.g/m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
ΕΠΙ-TM-650 2.5.14 |
||||||
Δύναμη φλούδας (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
ΕΠΙ-TM-650 2.4.8 |
||||||
Pinholes&porosity | Αριθμός | Αριθ. |
ΕΠΙ-TM-650 2.1.2 |
|||||||||||
Αντι-οξείδωση | R.T. (23℃) | ημέρα | 180 | / | ||||||||||
H.T. (200℃) | Πρακτικά | 60 | / |
1. Τυποποιημένο πλάτος, 1295 χιλ. (±1), Μάιος σύμφωνα με το ράφτη αιτήματος πελατών.
2. Εξετάζουμε τη δύναμη φλούδας με FR-4 (Tg140) prepreg, παρακαλώ επανεγκρίνετε με τα Σ. σας.
